Набивка "Графитпак" 101

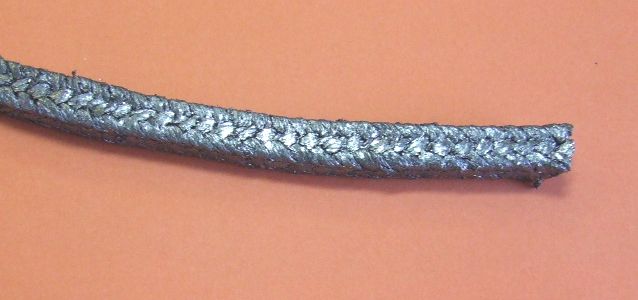

Набивка сальниковая «Графитпак» 101

Изготовлена из нитей гибкого терморасширенного графита, армированного хлопчатобумажной или лавсановой нитью в зависимости от заказа.

Аналогична набивкам: «Графлекс» Н-1100 (НГФ-ХБ), НГ-100 (НГ-Л), МС 101, 200С, ВАТИ – 320, UrTex Н 1100, ПГН 3100, ТМГ-Ф/Х, SPETOPAK SGR 800, RK-PACK 240C

Преимущества:

· Терморасширенный графит — ТРГ обладает очень низким, по сравнению с асбестом коэффициентом трения по стали: <0,12 по сухой поверхности и <0,03 при наличии жидкостной пленки, для асбеста же он равен 0,5, таким образом, набивки «Графитпак» 101 не нуждаются в дополнительных смазках. Это свойство с учетом меньшего необходимого количества колец существенно повышает КПД насосов, снижает усилия при движении штоков арматуры, практически исключает износ уплотняемых поверхностей и увеличивает ресурс самой набивки.

· Набивки «Графитпак» 101 при температуре до 650°С почти не теряют объем и массу со временем, особенно в замкнутом объеме сальниковой камеры, а небольшая (менее 6%) потеря массы за счет выгорания полимерного связующего компенсируется высокими упругими деформациями материала, в то время как асбестосодержащие уплотнения теряют массу в результате изменения химического состава даже в вакууме. Кроме этого набивки «Графитпак» 101 не теряют своих герметизирующих свойств в диапазоне температур от – 200 до +200°С в течение всего срока эксплуатации Асбестовые же набивки неизбежно твердеют и их уплотнительные характеристики ухудшаются. Таким образом, при использовании набивок «Графитпак» 101 отпадает необходимость в регулярной подтяжке сальника.

· В отличие от материала асбестовых и волокнистых набивок, ТРГ практически непроницаем для жидкостей и газов. Отличная прессуемость материала обеспечивает максимально плотный контакт с поверхностью вала или штока и между нитями в плетении. Это позволяет не только обеспечить герметичность узла, но и уменьшить количество используемой набивки до 4 – 6 колец, вместо 8 – 10 колец асбестосодержащей.

· Набивки «Графитпак» 101 являются универсальными, так как обладают высокой химической стойкостью практически ко всем средам за исключением сильных окислителей.

· Набивки «Графитпак» 101 благодаря упругим свойствам материала хорошо передают давление от грундбуксы на поверхность вала или штока. Значение бокового давления составляет 60 . 70 % от осевого, в то время как для асбестосодержащих набивок эта величина не превышает 30 %. То есть, для обеспечения того же контактного давления на уплотняемых поверхностях необходимо, как минимум, вдвое меньшее усилие затяжки.

· Теплопроводность ТРГ 100 . 150 Вт/м·К значительно выше теплопроводности асбеста и фторопласта, не превышающей соответственно 0,3 Вт/м·К и 2,4 Вт/м·К, что обеспечивает эффективный отвод тепла из зоны трения и позволяет эксплуатировать насосы без перегрева даже при полном отсутствии утечек, необходимых для охлаждения при использовании асбестосодержащих и фторопластовых набивок.

Набивка «Графитпак» 101 рекомендуется для уплотнения центробежных и плунжерных насосов, компрессоров, мешалок, миксеров, запорной и регулирующей арматуры, герметизирующих неабразивные среды, а также другого аналогичного оборудования в химической, нефтехимической, нефтеперерабатывающей и нефтяной промышленности, энергетике, а также в трубопроводах коммунального хозяйства, в практике холодного и горячего хозяйственно- питьевого водоснабжения, мелиорации и пищевой промышленности.

Среда: Пар и перегретый пар, вода, нефть и нефтепродукты, химические среды.
